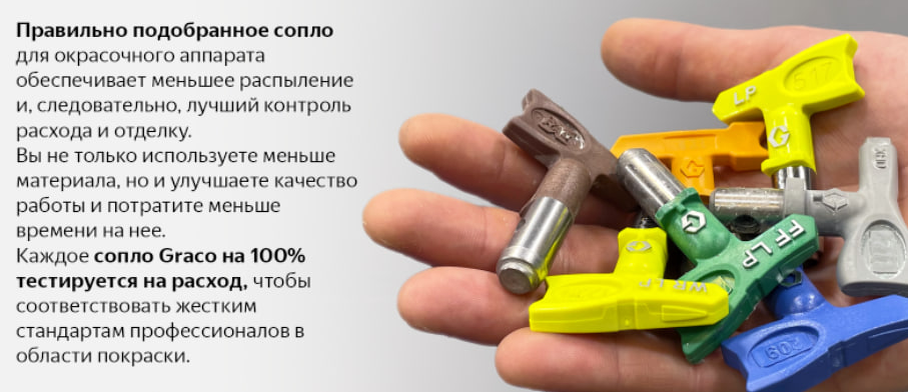

Как выбрать окрасочное сопло Graco: расшифровка маркировки, материалы и цветовое обозначение профессиональных безвоздушных окрасочных сопел

Окрасочное сопло состоит из следующих основных частей

1. Корпус сопла — металлическая часть, обеспечивающая прочность и долговечность.
2. Распылительный наконечник — формирует факел распыла, определяет ширину и производительность.
3. Индикатор размера (маркировка) — указывает угол и диаметр отверстия (например, 514 означает угол 50° и размер дюзы 0,014″).
4. Поворотный держатель — обеспечивает быструю смену сопел и их очистку.
5. Фильтр (при наличии) — предотвращает засорение, устанавливается отдельно в пистолете.

Пластиковая часть сопла называется «держатель сопла» или «корпус сопла». В англоязычной терминологии используется термин «tip guard» или «tip handle», в зависимости от конструкции.

Из какого пластика изготавливается держатель сопла

Обычно используется полиамид (PA) или полиацеталь (POM) — это прочные, износостойкие пластики, устойчивые к растворителям и механическим нагрузкам.

Почему именно эти материалы

• ◆ Высокая химическая стойкость — не разрушаются под воздействием красок, растворителей и химикатов.
• ◆ Прочность и жёсткость — выдерживают давление и частые смены сопел.
• ◆ Стабильность формы — не деформируются при перепадах температуры.

Более точный состав пластика у Graco можно уточнить в технической документации производителя.

Металлическая часть сопла называется «распылительная вставка» («spray orifice» или «tip insert» на английском).

Из какого материала изготавливается распылительная вставка

Обычно это нержавеющая сталь или карбид вольфрама (WC).

Почему используются именно эти металлы

• ◆ Карбид вольфрама — обладает высокой износостойкостью, выдерживает тысячи литров краски.
• ◆ Нержавеющая сталь — устойчива к коррозии и механическим повреждениям.

В моделях Graco RAC X, Fine Finish LP и других используется именно карбид вольфрама, так как он увеличивает срок службы сопла и дольше сохраняет форму, чем обычные металлы.

Цвет корпуса окрасочного сопла Graco: что означает

Graco использует цветовую кодировку сопел для удобства выбора. Цвет указывает на тип сопла и его назначение.

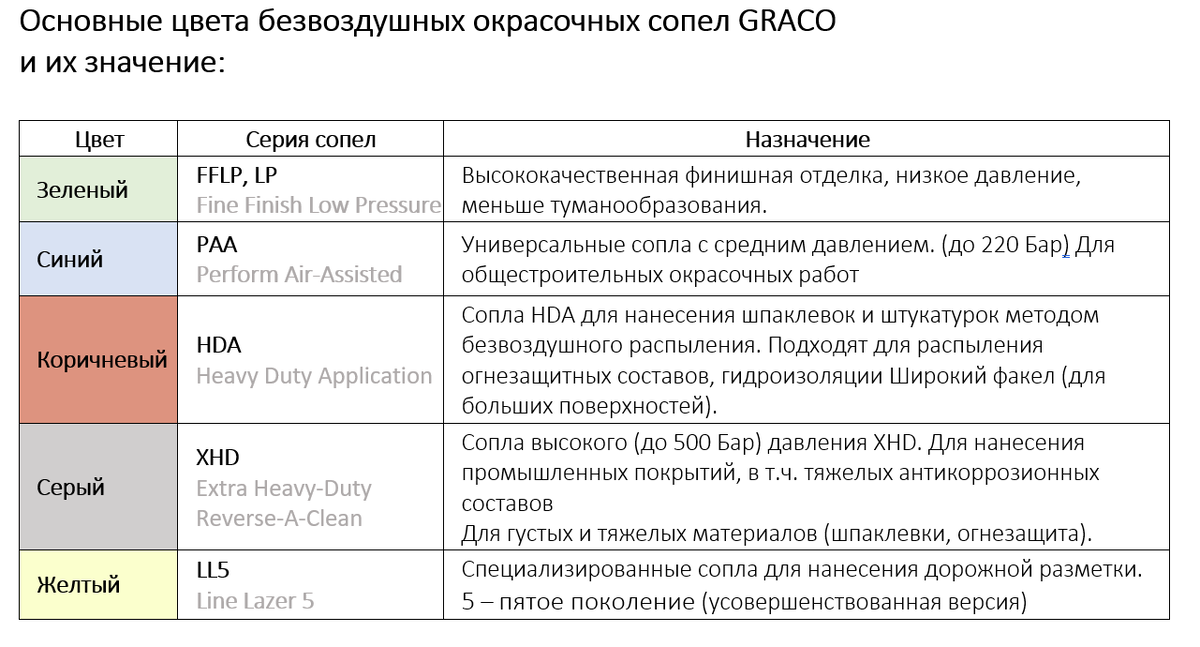

Основные цвета сопел безвоздушного распыления и их значение

Как выбрать по цвету

Основные цвета безвоздушных окрасочных сопел и их значение:

• Для финишных покрытий — зелёный (FFLP, LP)
• Для общестроительных работ — синий (PAA)
• Для шпаклёвок и штукатурок — коричневый (HDA)
• Для густых материалов — серый (XHD)
• Для разметки — жёлтый (LL5)

Цветовое кодирование помогает быстро отличить сопла по области применения, но важно также учитывать размер отверстия и угол распыла.

Маркировка окрасочных сопел

Что обозначают цифры на пластиковом держателе сопла Graco

На пластиковом корпусе сопла Graco указаны три цифры, например 514, 317 или 621. Эти цифры обозначают ширину факела распыла и диаметр отверстия сопла.

• ◆ Первая цифра (5 в «514») — угол распыла (ширина факела).
• ◆ Две последние цифры (14 в «514») — диаметр отверстия в тысячных долях дюйма.

Как расшифровать маркировку

• ◆ Первая цифра × 5 = ширина факела в сантиметрах (на расстоянии 30 см от поверхности).
• ◆ Две последние цифры ÷ 1000 = диаметр отверстия в дюймах.

Примеры:

• 514 → 50° распыл, 0,014″ (0,35 мм) размер дюзы.
• 317 → 30° распыл, 0,017″ (0,43 мм) размер дюзы.
• 621 → 60° распыл, 0,021″ (0,53 мм) размер дюзы.

Как выбирать сопло по цифрам

• ◆ Большая первая цифра → широкий факел — удобно для стен и фасадов.
• ◆ Большой диаметр сопла → густые материалы — шпаклёвки, огнезащита, густые краски.
• ◆ Малый диаметр сопла → тонкие материалы — лаки, эмали, финишные покрытия.

Цветовое обозначение помогает быстро отличить сопла по области применения, но при выборе всегда учитывайте и цифры на сопле: они отвечают за ширину факела и фактический расход материала.
