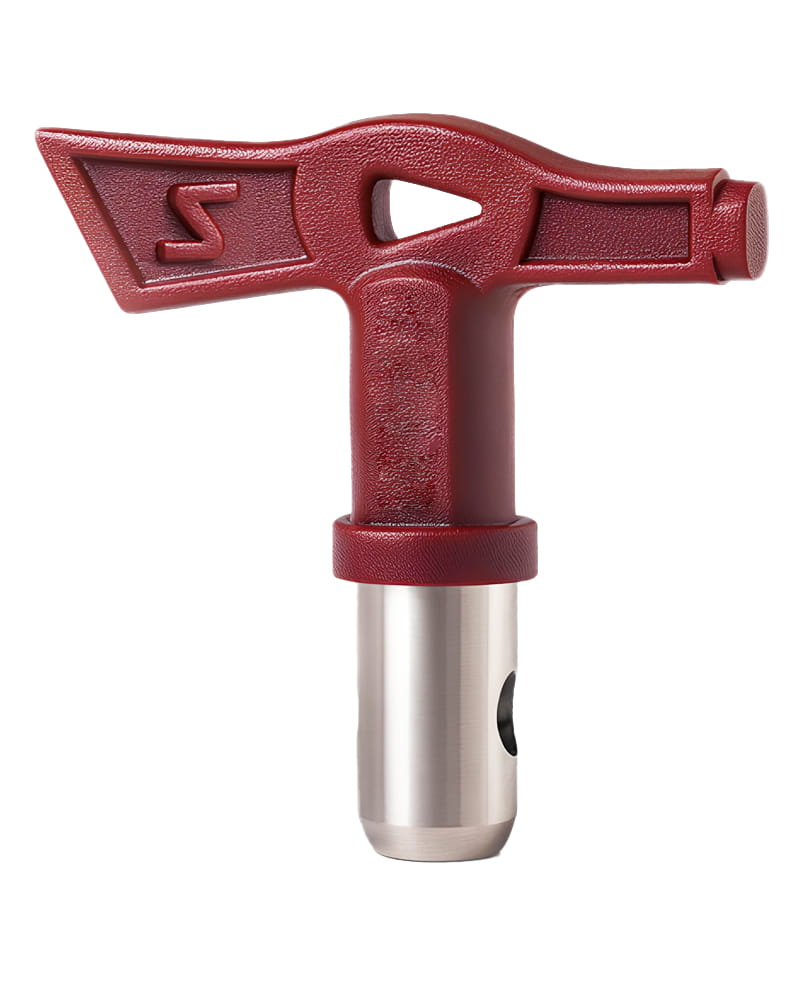

Сопла для безвоздушного распыления Sotex STX


Сопла SOTEX STX

Сопла SOTEX STX

Сопла SOTEX STX

Сопла SOTEX STX

Правильно подобранное окрасочное сопло для безвоздушного аппарата — ключ к профессиональному результату. Оно позволяет сократить расход материала, ускорить работу и снизить трудозатраты. Компания SOTEX предлагает полный ассортимент окрасочных сопел, рассчитанных на широкий спектр задач — от тонкой финишной отделки до нанесения тяжёлых высоковязких составов, обеспечивая стабильное качество распыла, точность.

Преимущества сопел SOTEX STX:

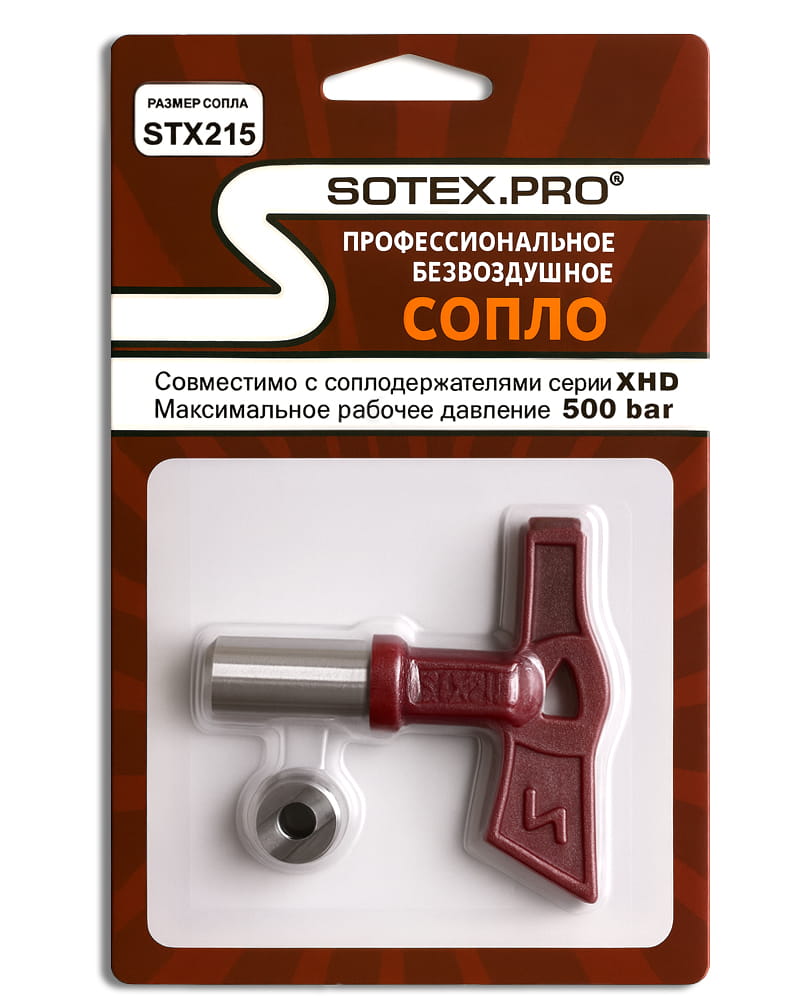

  1. совместимы с популярными соплодержателями серии XHD;
  2. рабочее давление до 500 bar;
  3. износостойкие вставки из карбида вольфрама;
  4. стабильный факел без деформации;
  5. двухуровневый контроль качества;
  6. каждое сопло тестируется на расход и отпечаток факела.

SOTEX STX — это надёжное качество для ежедневной работы без переплаты за бренд.

Сопла SOTEX

SOTEX STX® Универсальные окрасочные сопла (видео)

418


Смотреть видео

Как выбрать сопло STX за 3 шага

  1. Определите ширину окрашиваемой поверхности и выберите соответствующую ширину факела.
  2. Оцените тип и вязкость наносимого материала и выберите сопло с подходящим диаметром.
  3. Убедитесь, что выбранное сопло соответствует производительности аппарата.
  4. Рекомендуемые условия нанесения: рабочая дистанция 25–30 см, перекрытие факела 40–50 %.

Сопло STX подбирают под объект, а не под цифру на корпусе.


Скачать КП



Подобрать сопло

Быстрый подбор сопла
*Перед использованием убедитесь, что сопло совместимо с применяемым материалом и моделью окрасочного аппарата согласно техническому паспорту.

Таблица подбора окрасочных сопел SOTEX STX

Размер
отверстия		 Поток, л/мин Угол раскрытия (ширина факела) Вязкость
5 см10 см15 см20 см25 см30 см
1 л/мин
0.007 0.189 STX107 STX307 низкая
0.009 0.303 STX109 STX209 STX309 STX409 STX509 STX609 низкая
0.011 0.454 STX111 STX211 STX311 STX411 STX511 STX611 низкая
0.013 0.643 STX113 STX213 STX313 STX413 STX513 STX613 средняя
0.015 0.871 STX115 STX215 STX315 STX415 STX515 STX615 средняя
2 л/мин
0.017 1.136 STX117 STX217 STX317 STX417 STX517 STX617 средняя
0.019 1.363 STX119 STX219 STX319 STX419 STX519 STX619 средняя
0.021 1.741 STX121 STX221 STX321 STX421 STX521 STX621 высокая
3 л/мин
0.023 2.082 STX323 STX423 STX523 STX623 высокая
0.025 2.498 STX225 STX325 STX425 STX525 STX625 высокая
0.027 2.914 STX227 STX327 STX427 STX527 STX627 высокая
4 л/мин
0.029 3.331 STX229 STX329 STX429 STX529 STX629 высокая
0.031 3.861 STX231 STX331 STX431 STX531 STX631 высокая
5 л/мин
0.033 4.353 STX333 STX433 STX533 STX633 высокая
0.035 4.958 STX235 STX335 STX435 STX535 STX635 высокая
6 л/мин
0.037 5.526 STX337 STX437 STX537 STX637 высокая
7 л/мин
0.039 6.17 STX239 STX339 STX439 STX539 STX639 высокая
0.041 6.813 STX341 STX441 STX541 STX641 высокая
8 л/мин
0.043 7.532 STX343 STX443 STX543 STX643 высокая
9 л/мин
0.045 8.251 STX345 STX445 STX545 STX645 высокая
0.047 8.97 STX347 STX447 STX547 STX647 высокая
10 л/мин
0.049 10.674 STX349 STX449 STX549 STX649 высокая
12 л/мин
0.051 12.15 STX351 STX551 STX651 высокая

Сопла SOTEX STX рассчитаны на рабочее давление до 500 bar и выполнены по классической профессиональной конструкции

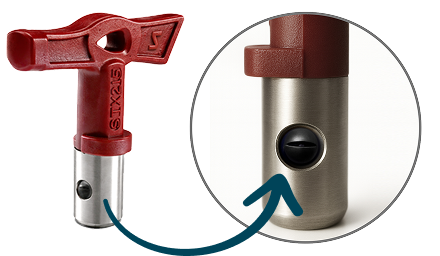

Сопло SOTEX STX
Сопла STX универсальны и подходят для:
Галочка
низковязких материалов,
Галочка
высоковязких и сверхвысоковязких составов.
SOTEX реализовала конструкцию, которая сочетает:
Галочка
высокое качество распыления,
Галочка
стабильный факел,
Галочка
длительный срок службы без деформации.

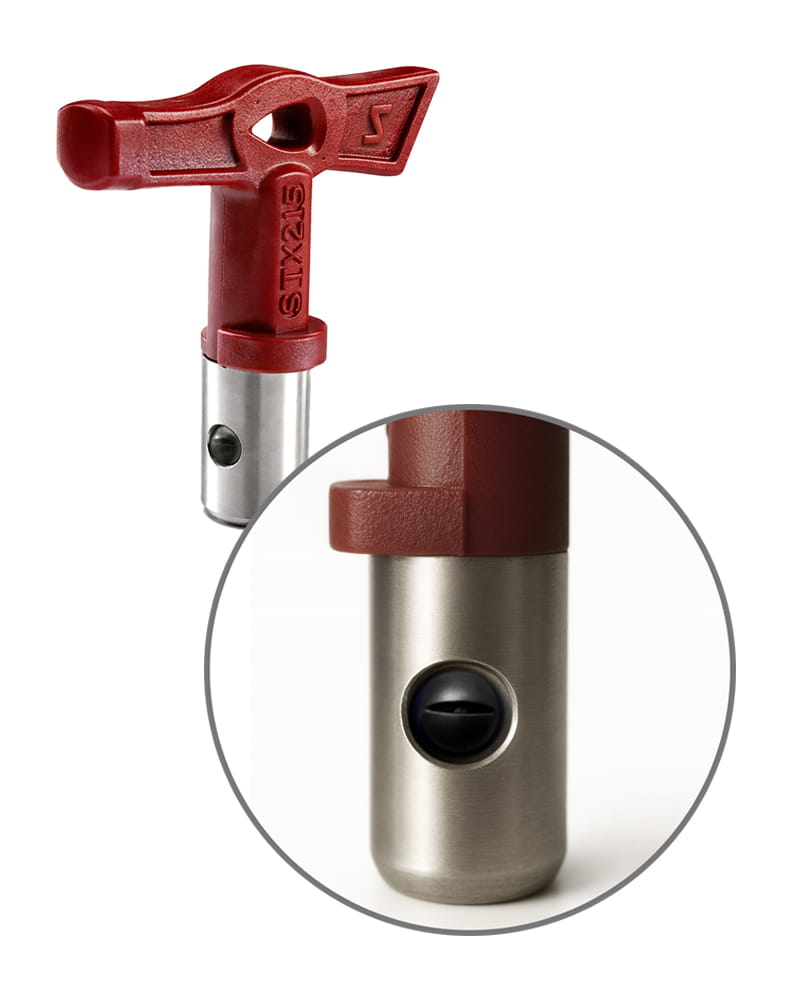

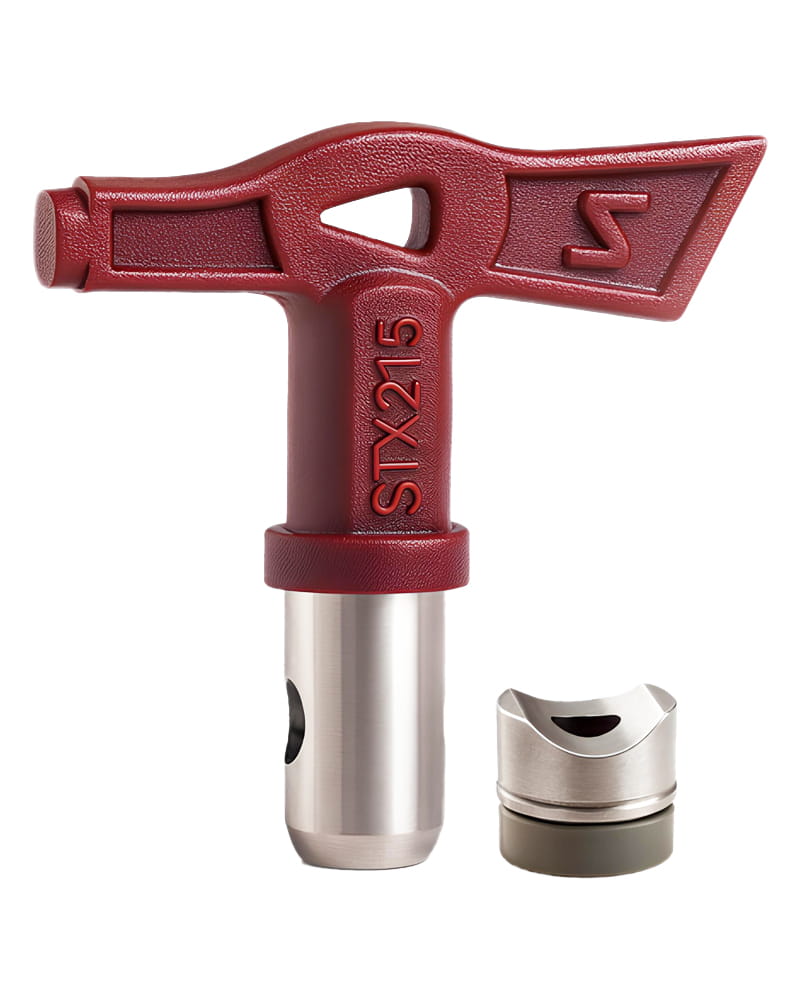

Особенность сопел SOTEX® — вставка из карбида вольфрама
Обеспечивает максимальную износостойкость и стабильность факела даже при сверхвысоком давлении.

Как происходит безвоздушное распыление:

Краска под высоким давлением проходит через вставку из карбида вольфрама с профилированным отверстием и прорезью.

Именно:

  • диаметр отверстия,
  • глубина и угол прорези

определяют ширину факела, равномерность распыла и расход материала.

Вставка из карбида вольфрама От качества вставки напрямую зависит срок службы сопла и стабильность факела.
Отличие сопел Сотекс на 500 бар от стандартных сопел на 240 бар

Распылительная вставка из карбида вольфрама:

  • устанавливается со стороны пистолета;
  • фиксируется специальным винтом;
  • обеспечивает безопасную работу даже при сверхвысоком давлении.
Сопла на 240 bar имеют упрощённую конструкцию: карбидная вставка запрессована со стороны факела, из-за чего входное отверстие существенно заужено.
Такие сопла предназначены только для материалов низкой и средней вязкости: лаки, эмали, материалы на органических растворителях.
Предупреждение
ВАЖНО: Использовать сопла упрощенной конструкции при давлении свыше 240 бар опасно — так как вставка из карбида вольфрама может вылететь как пуля.
