SOTEX 2K-VR-PRO Двухкомпонентная установка безвоздушного распыления

SOTEX 2K-VR-PRO

Горячее и холодное безвоздушное нанесение двухкомпонентных покрытий

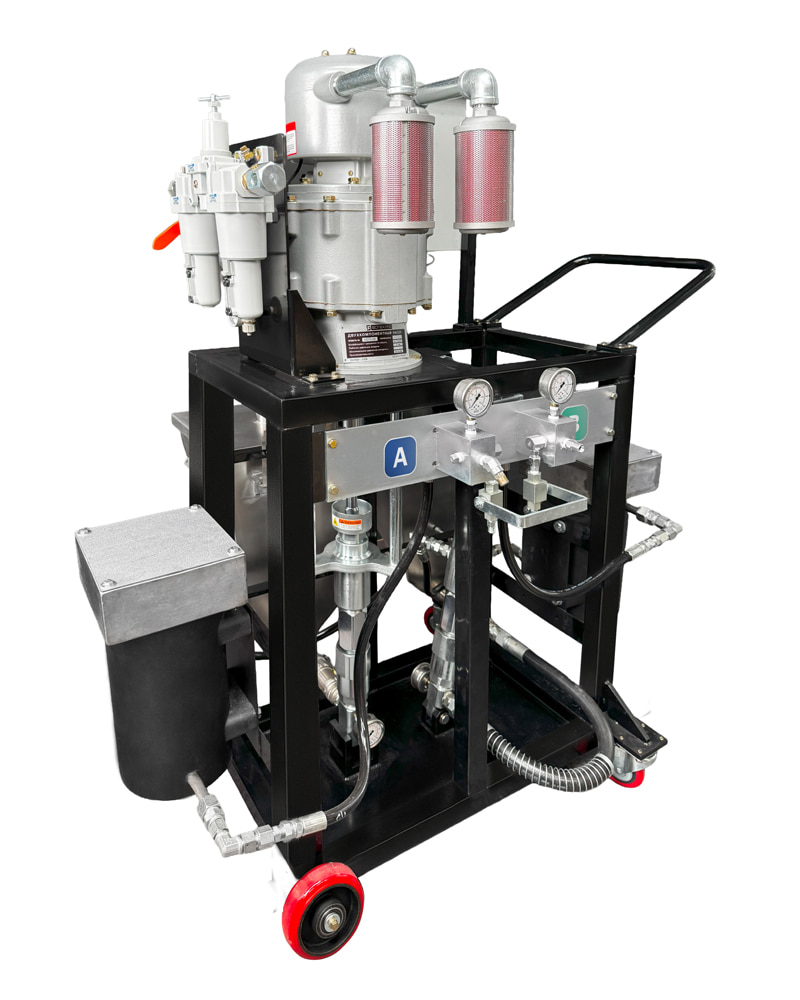

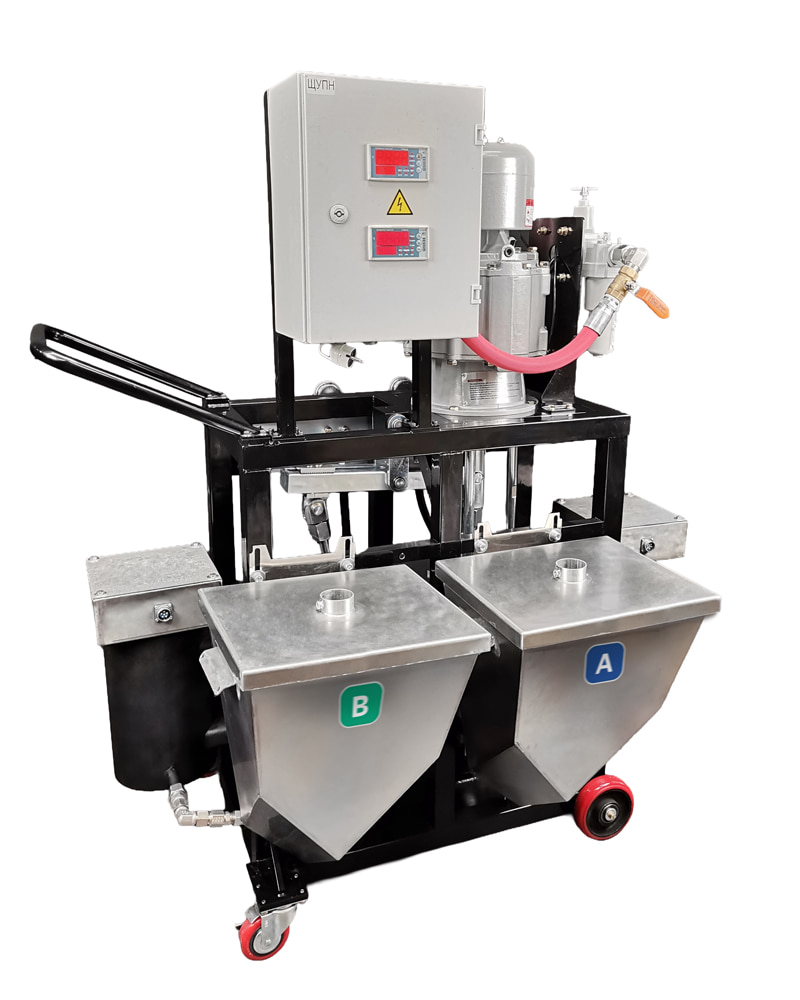

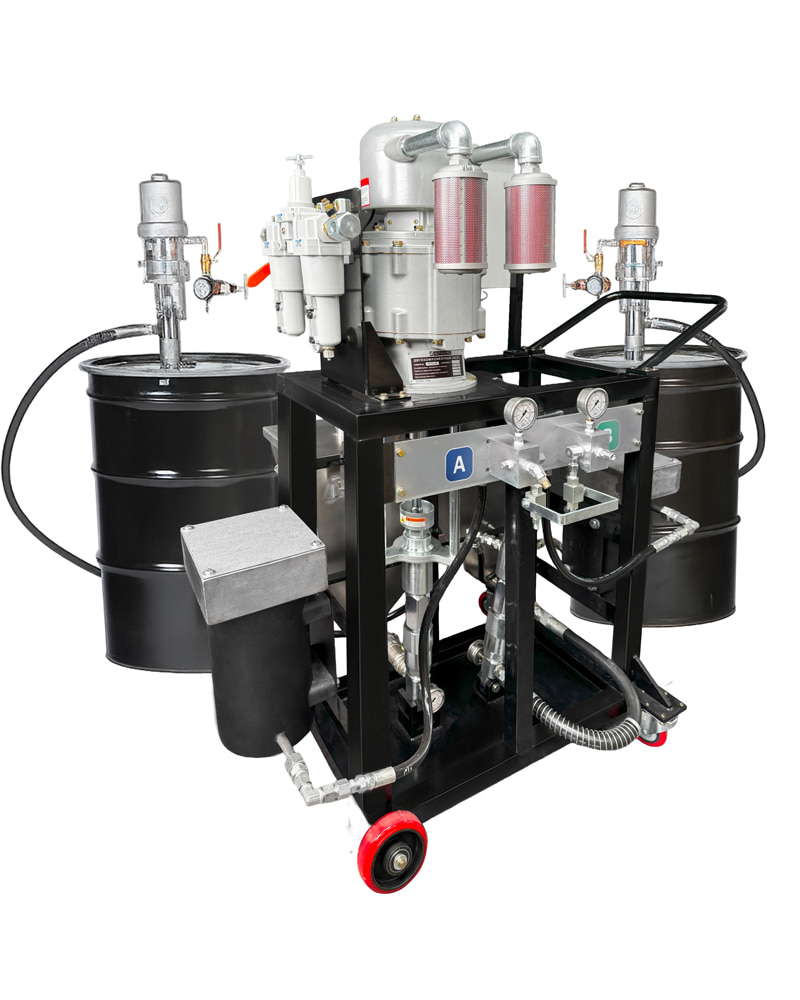

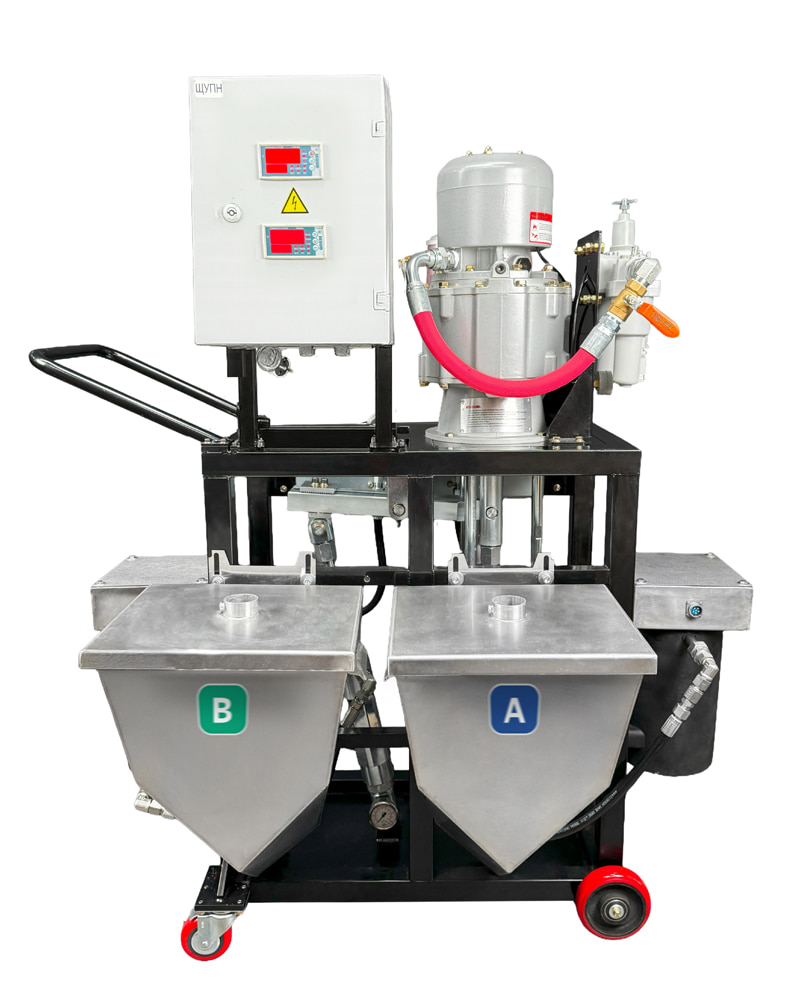

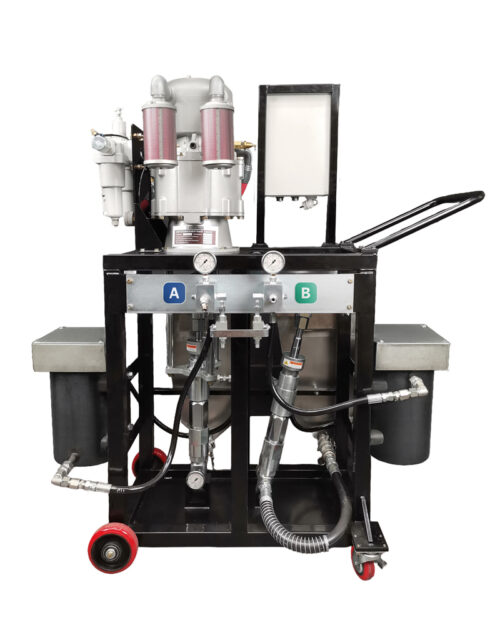

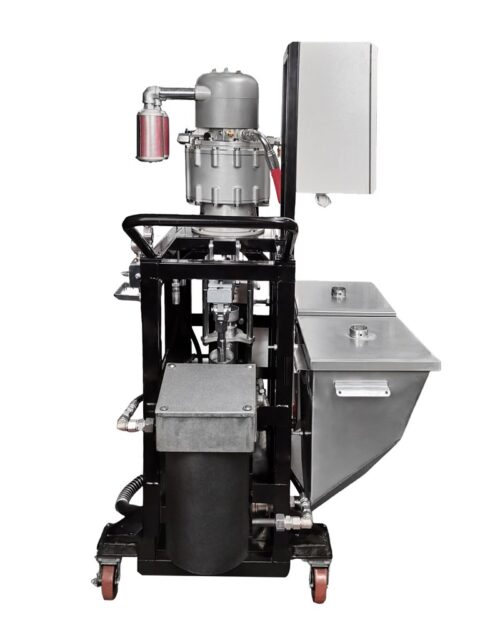

SOTEX 2K‑VR‑PRO — модульная установка для нанесения промышленных двухкомпонентных покрытий. Компоненты A и B подаются по независимым контурам, раздельно нагреваются, дозируются в заданном соотношении и смешиваются непосредственно перед пистолетом.

Такая схема позволяет работать с высоковязкими, высокосухими и ограниченно жизнеспособными составами, сохраняя заданное соотношение компонентов и необходимую температуру материала на всём пути до точки смешивания.

Когда необходима двухкомпонентная установка

• Точное соотношение основы и отвердителя
• Раздельная подача компонентов до точки смешивания
• Индивидуальный нагрев компонентов A и B
• Поддержание температуры по всей длине рукавов
• Нанесение сразу после смешивания
• Быстрая промывка смешанного участка
• Стабильное распыление высоковязкого материала

Какие задачи решает установка

Антикоррозионная защита

Грунтовочные, промежуточные и толстослойные защитные покрытия.

Огнезащита

Двухкомпонентные покрытия стальных и железобетонных конструкций.

Химическая и эксплуатационная защита

Защита от химических сред, влаги, абразивного износа и атмосферы.

Защитно-финишная окраска

Прочные полиуретановые и другие двухкомпонентные финишные покрытия.

Типовые объекты применения

Для каких материалов используется установка

Антикоррозионные эпоксидные грунты	Грунтовочные слои в системах защиты металла
Эпоксидные мастики	Толстослойные, барьерные и ремонтные покрытия
Полиуретановые покрытия	Износостойкие защитные и финишные слои
Материалы с высоким содержанием сухого остатка	Материалы с высоким содержанием сухого остатка и минимальным содержанием растворителей
Огнезащитные составы	Двухкомпонентные покрытия строительных конструкций
Быстрореагирующие 2К-системы	Материалы с ограниченной жизнеспособностью после смешивания

Основные преимущества технологии

Возможность нанесения конкретного материала и конфигурация установки определяются по технической документации производителя покрытия и результатам пробного нанесения.

Система целиком

Все основные узлы — на одной схеме

Перед вами не отдельный насос, а готовая технологическая система: подача компонентов, дозирование, раздельный нагрев, контроль температуры, обогреваемые рукава и оборудование нанесения.

ПНЕВМОДВИГАТЕЛЬ Обеспечивает привод механического дозатора МЕХАНИЧЕСКИЙ ДОЗАТОР Смешивает компоненты A и B в заданной пропорции ПРОТОЧНЫЕ НАГРЕВАТЕЛИ Нагревают компоненты перед подачей в шланг и пистолет ПИСТОЛЕТ-РАСПЫЛИТЕЛЬ Для нанесения двухкомпонентных материалов БЛОК КОНТРОЛЯ ТЕМПЕРАТУРЫ НАГРЕВАТЕЛЕЙ Независимая настройка нагрева компонентов A и B КОМПОНЕНТ A Основа / первый компонент БЛОК КОНТРОЛЯ ТЕМПЕРАТУРЫ ШЛАНГОВ Поддержание заданной температуры материала от ёмкости до пистолета ОБОГРЕВАЕМЫЙ ШЛАНГ Поддерживает температуру материала по всей длине линии подачи КОМПОНЕНТ B Отвердитель / второй компонент

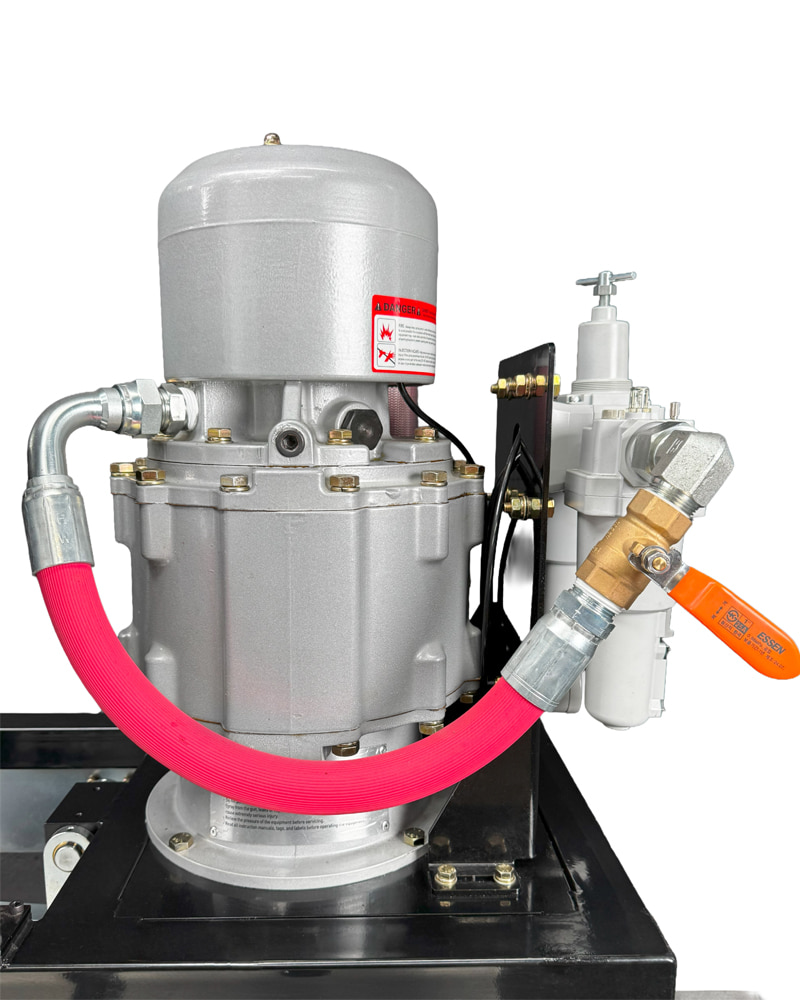

• ПНЕВМОДВИГАТЕЛЬ Обеспечивает привод механического дозатора
• МЕХАНИЧЕСКИЙ ДОЗАТОР Смешивает компоненты A и B в заданной пропорции
• ПРОТОЧНЫЕ НАГРЕВАТЕЛИ Нагревают компоненты перед подачей в шланг и пистолет
• ПИСТОЛЕТ-РАСПЫЛИТЕЛЬ Для нанесения двухкомпонентных материалов
• БЛОК КОНТРОЛЯ ТЕМПЕРАТУРЫ НАГРЕВАТЕЛЕЙ Независимая настройка нагрева компонентов A и B
• КОМПОНЕНТ A Основа / первый компонент

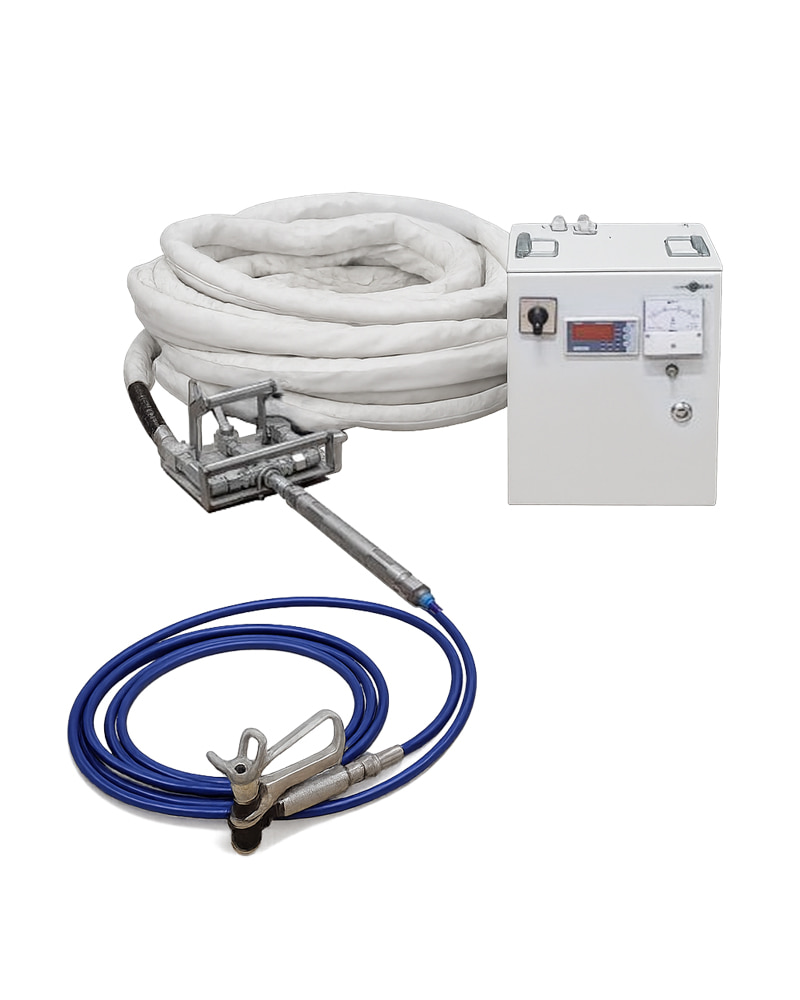

• БЛОК КОНТРОЛЯ ТЕМПЕРАТУРЫ ШЛАНГОВ Поддержание заданной температуры материала от ёмкости до пистолета
• ОБОГРЕВАЕМЫЙ ШЛАНГ Поддерживает температуру материала по всей длине линии подачи
• КОМПОНЕНТ B Отвердитель / второй компонент

Отдельные контуры A и B позволяют комплектовать подачу, температурную подготовку под свойства каждого компонента.

Принцип работы

Проследите путь компонентов — от подачи до нанесения

Компоненты A и B проходят полный технологический путь раздельно: подаются, дозируются, нагреваются и транспортируются по своим рукавам. Смешивание происходит непосредственно перед нанесением.

SOTEX 2K-VR-PRO · ВАРИАНТ 2

Проследите путь компонентов — от подачи до нанесения

Нажимайте на этапы, чтобы увидеть задействованные узлы и движение материала по системе.

Показать всю схему

↘ Выберите этап — схема покажет путь материала и задействованные узлы

Главное преимущество: компоненты остаются раздельными до смесительного узла, поэтому объём готовой смеси в системе минимален.

Почему это работает

Техническое решение → практический результат

Конфигурация под материал

Из чего собирается модульная система

Комплектация подбирается под наносимый материал

SOTEX 2K‑VR‑PRO собирается как технологическая система: состав модулей определяется свойствами компонентов, требуемым соотношением, жизнеспособностью смеси и условиями объекта.

Окончательная комплектация определяется по техническими условиями конкретного материала и условиями выполнения работ с учетом требований производителя, свойств материала, температурных параметров, требований к нанесению и условий эксплуатации.

Состав и характеристики уточняются консультантом SOTEX перед оформлением заказа.

Дозирование и соотношение

Соотношение компонентов задаётся точной механической настройкой

Соотношение компонентов регулируется механически в диапазоне от 1:1 до 4:1 и подтверждается контрольной проверкой.

Положение коромысла задаёт соотношение

1

Выбрать требуемое соотношение A:B

Например, 2:1.

2

Установить коромысло по шкале

Совместить точку регулировки с делением 0, 4, 8 или 12.

3

Выполнить контрольный слив

Собрать компоненты в две мерные ёмкости и проверить уровни.

Контрольное соотношение A:B

1:1

Шкала 0

2:1

Шкала 4

3:1

Шкала 8

4:1

Шкала 12

Настройку выполняет подготовленный персонал; результат подтверждается контрольной проверкой по регламенту SOTEX.

Манифолд и смешивание

Компоненты соединяются здесь — и не раньше

До смесительного коллектора компоненты A и B движутся по раздельным контурам. Соединение происходит только на выходе из манифольда.

• 1

  Раздельно до манифолда

  Компоненты не контактируют в основных магистралях.

• 2

  Минимальный объём смеси

  Готовая смесь находится только на коротком участке после точки соединения.

• 3

  Быстрая промывка

  Промывается только участок после манифольда.

Минимальный объём готовой смеси — меньше потерь материала и ниже риск отверждения в системе.

Промывка

Отдельный насос — быстрая промывка без разборки

Растворитель подаётся отдельным насосом и очищает только участок системы, где компоненты уже смешаны.

Промывка без остановки всей системы

Компоненты A и B остаются разделёнными. Очищается только смешанный участок — манифольд, смеситель и поводок.

После промывки установка быстро возвращается в рабочий режим.

Меньше растворителя. Быстрее обслуживание.

Технические характеристики

Паспортные данные аппарата

Источник — паспорт / руководство по эксплуатации SOTEX 2K‑VR‑PRO, версия 1.0. Данные комплектации дополнены параметрами текущей карточки.

Параметры конкретной поставки уточняются по выбранной комплектации и технической документации SOTEX.

Документация

Техническая документация, инструкции и гарантийные обязательства

Паспорта, каталоги и документы для подбора, эксплуатации и сервисного сопровождения оборудования.
